Nobelpriset i fysik 2003 – Populärvetenskaplig information

English
Swedish

Populärvetenskaplig information

7 oktober 2003 Den kvantfysik som styr mikrovärlden uppvisar en hel rad spektakulära effekter som normalt inte förekommer i vår vanliga makrovärld. Det finns dock vissa situationer där kvantfenomen blir synliga. Årets Nobelpris i fysik belönar arbeten rörande två av dessa: supraledning och suprafluiditet. Alexei Abrikosov och Vitaly Ginzburg har utvecklat teorier för supraledning och Anthony Leggett har förklarat en typ av suprafluiditet. Både supraledning och suprafluiditet är fenomen som uppträder vid mycket låga temperaturer.

Flöde utan motstånd

En oväntad köldeffekt

När elektricitetens natur började undersökas närmare på 1800-talet stod det klart att metaller och vissa legeringar leder ström genom att elektroner förflyttas mellan atomerna. Det oordnade sätt på vilket elektronerna vandrar leder dock till att atomerna bringas i rörelse och värme alstras. Vid alltför höga strömstyrkor kan värmen bli så stark att ledaren smälter. Dessutom upptäckte man att en elektrisk ström genom en ledare alstrar ett magnetfält, vilket i sin tur genererar ström i motsatt riktning. Elektricitet och magnetism samspelar och kan alltså motverka varandra. Den holländske fysikern Heike Kamerlingh Onnes gjorde 1911 en märklig upptäckt. Han intresserade sig särskilt för ämnens egenskaper vid låga temperaturer och hade bl.a. lyckats framställa flytande helium med ytterst låg temperatur. När Onnes undersökte den elektriska ledningsförmågan hos kvicksilver visade det sig att när metallen kyldes med hjälp av flytande helium till några grader ovanför den absoluta nollpunkten, försvann dess elektriska motstånd. Han gav det namnet supraledning. Trots att ingen teoretiskt kunde förklara fenomenet anade man att kunskapen kunde få vidsträckt betydelse i det framväxande och allt mer elektricitetsberoende moderna samhället. Onnes belönades med 1913 års Nobelpris i fysik för sina insatser.

Supraledare av två typer

Det skulle dröja nästan 50 år innan fysikerna John Bardeen, Leon Cooper och Robert Schrieffer (Nobelpris i fysik 1972) kunde presentera en teori (BCS-teorin, byggt på efternamnens initialer) som förklarade fenomenet. Teorin visar att en del av de negativt laddade elektronerna i en supraledare bildar par, s.k. Cooper-par. Dessa elektronpar löper längs attraherande kanaler bildade av de positivt laddade metallatomernas regelbundna struktur i materialet. Genom denna parvisa sammanhållning och interaktion kan strömningen ske jämnt och supraledning uppstå. Man brukar uppfatta de parade elektronerna som ett kondensat, i likhet med vätskedroppar som bildas i en nedkyld gas. Till skillnad från en vanlig vätska är denna ”elektronvätska” supraflytande. Sådana supraledare benämns ”typ I”. De är metaller och kännetecknas av den s.k. ”Meissner-effekten”, dvs. att de i supraledande tillstånd aktivt motverkar ett omgivande magnetfält, så länge dettas styrka inte överskrider en viss gräns (fig. 1). Om det omgivande magnetfältet blir för starkt, försvinner den supraledande förmågan.

Högupplöst bild (jpeg 155 kB)

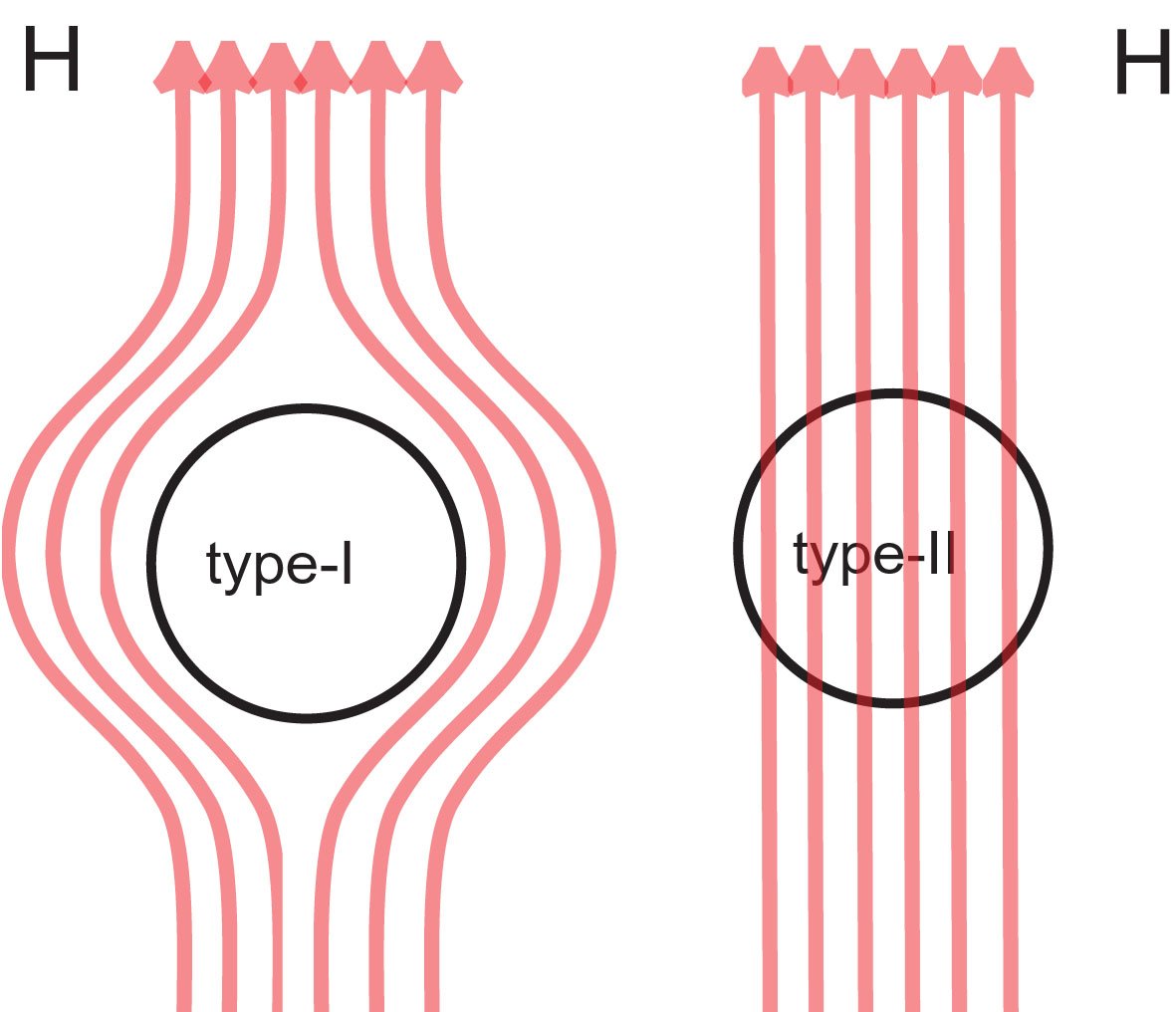

Fig. 1. Supraledare av typ I stöter ut magnetfält (Meissnereffekten). Ökar magnetfältet i styrka förlorar de sin supraledande förmåga. Detta gäller inte supraledare av typ II, vilka klarar av starka magnetfält genom att magnetfältet släpps in.

Men det är känt att det finns supraledare som saknar eller bara uppvisar partiell Meissnereffekt. Det rör sig i allmänhet om legeringar av olika metaller eller föreningar bestående av ickemetaller och koppar. Dessa behåller alltså sin supraledande förmåga även i starka magnetfält. Försöksresultat visar att egenskaperna hos sådana s.k. typ II-supraledare inte kan beskrivas med hjälp av BCS-teorin. Alexei Abrikosov, som arbetade vid Kapitsainstitutet för fysikaliska problem i Moskva, lyckades formulera en ny teori som beskrev fenomenet. Han utgick från en beskrivning av supraledning, i vilken man tar hänsyn till tätheten hos det supraledande kondensatet med hjälp av en ordningsparameter (en vågfunktion). Abrikosov kunde matematiskt visa hur ordningsparametern kan beskriva virvlar och det yttre magnetfältet tränga in i materialet längs kanaler i sådana virvlar (fig. 2).

Fig. 2. Bilden visar ett så kallat Abrikosovgitter av virvlar i elektronvätskan i en supraledare typ II. Det är genom virvlarna som magnetfältet går.

Abrikosov kunde dessutom förutsäga i detalj hur antalet virvlar kan växa med ökande magnetfält och hur den supraledande förmågan hos ämnet går förlorad om virvlarnas kärnor överlappar varandra. Beskrivningen innebar ett genombrott för studiet av nya supraledande material och används allmänt i utvecklandet och analysen av nya supraledare och magneter. Uppsatserna från slutet av 1950-talet har citerats allt flitigare de senaste tio åren. Den teori som Abrikosovs resonemang utgick från formulerades i början av 1950-talet av Vitaly Ginzburg och Lev Landau (den senare fick Nobelpris i fysik 1962 för andra arbeten, se nedan). Teorin var tänkt att beskriva supraledning och kritiska magnetfältstyrkor hos vid den tiden kända supraledare. Ginzburg och Landau insåg att en ordningsparameter (vågfunktion), som beskrev det supraledande kondensatets täthet i strukturen, måste införas för att samspelet mellan supraledning och magnetism skulle kunna klarläggas. När denna parameter infördes visade det sig att det fanns en brytpunkt då en karaktäristisk storhet antog värdet ca 0,71 och att det alltså i princip finns två typer av supraledare. För kvicksilver har storheten ett värde på ca 0,16 och andra då kända supraledare har värden i närheten av detta. Det fanns därför vid den tiden ingen anledning att beakta värden ovanför brytpunkten. Abrikosov kunde knyta ihop teorin genom att visa att supraledare av typ II representerade just sådana värden. Kunskapen om supraledning har lett till revolutionerande tillämpningar (fig. 3). Nya föreningar med supraledande egenskaper hittas fortlöpande. De senaste decennierna har ett stort antal s.k. högtemperatursupraledare tagits fram. Den första tillverkades av Georg Bednorz och Alex Müller, som belönades med 1987 års Nobelpris i fysik. Alla högtemperatursupraledare är av typ II. Kylningen är en kritisk faktor för supraledarens användbarhet. En viktig gräns går vid 77 K (-196°C), kokpunkten för flytande kväve, billigare och mer lätthanterligt än flytande helium.

Figur 3. MRI-bild av en människohjärna. Upplösningen i magnetkameran beror bl.a. av magnetfältets styrka. I dag används starka supraledande magneter som alla är av typ II.

Två fascinerande supravätskor

Den lättaste ädelgasen helium finns i naturen i två former, två isotoper. Den vanliga formen betecknas ⁴He, där siffran 4 står för antalet nukleoner i atomkärnan (två protoner och två neutroner). I den ovanliga formen,³He, har atomkärnan bara en neutron och den är alltså lättare. I naturligt förekommande helium dominerar den tyngre isotopen över den lättare med en faktor på cirka 10 miljoner. Det är därför först under de senaste 50 åren som man lyckats framställa större mängder ³He, t.ex. vid kärnkraftverk. Vid normal temperatur skiljer sig de två isotopernas gaser egentligen bara genom sin atomvikt. Kyler man heliumgas till låga temperaturer, cirka 4 grader över absoluta nollpunkten (-273,15°C) övergår gasen i vätskeform, den kondenserar. Detta sker på samma sätt som när vattenånga kondenserar till vatten. Om inte temperaturen är alltför låg har de två isotopernas vätskor liknande egenskaper. Flytande helium har stor användning som kylvätska, till exempel i supraledande magneter. Då används förstås naturligt förekommande helium, det vill säga den mest vanliga och billigare formen av helium, ⁴He. Kyler man nu flytande helium till ännu lägre temperaturer uppstår dramatiska skillnader mellan de två isotopernas vätskor. Då uppträder nämligen kvantfysikaliska effekter vilka gör att vätskorna bland annat förlorar allt sitt motstånd mot inre rörelse, de blir supraflytande. Detta inträffar vid helt olika temperaturer för de två supravätskorna och de uppvisar en hel rad fascinerande egenskaper, t.ex. rinner de fritt ut ur öppningar i de kärl de förvaras i. Effekterna kan bara förklaras med hjälp av kvantfysik.

Historiska upptäckter

Att ⁴He blir supraflytande upptäcktes av bl.a. Pyotr Kapitsa redan i slutet av 1930-talet. Fenomenet förklarades nästan omedelbart av den unge teoretikern Lev Landau, som för detta erhöll Nobelpris i fysik 1962. (Kapitsa blev också Nobelpristagare i fysik, men inte förrän 1978.) Övergången från normal vätska till supraflytande vätska, som för ⁴He sker cirka 2 grader över absoluta nollpunkten, är ett exempel på en s.k. Bose-Einsteinkondensation, en process som på senare tid också observerats i gaser (jfr Nobelpriset i fysik 2001 till Eric Cornell, Wolfgang Ketterle och Carl Wieman). För isotopen ³He upptäcktes övergången till det supraflytande tillståndet först i början av 1970-talet av David Lee, Douglas Osheroff och Robert Richardson (Nobelpris i fysik 1996). En anledning till att upptäckten kom så mycket senare är att övergången sker vid mycket lägre temperatur, cirka 1 000 gånger lägre än för ⁴He. Även om ³He ur kvantfysikalisk synpunkt skiljer sig från ⁴He och inte direkt kan genomgå en Bose-Einsteinkondensation var upptäckten inte oväntad. Genom den mikroskopiska teori för supraledning som gavs på 1950-talet (se ovan) av Bardeen, Cooper och Schrieffer fanns en mekanism, bildandet av Cooper-par, som borde kunna efterliknas även i ³He (fig. 4).

Högupplöst bild (jpeg 315 kB)

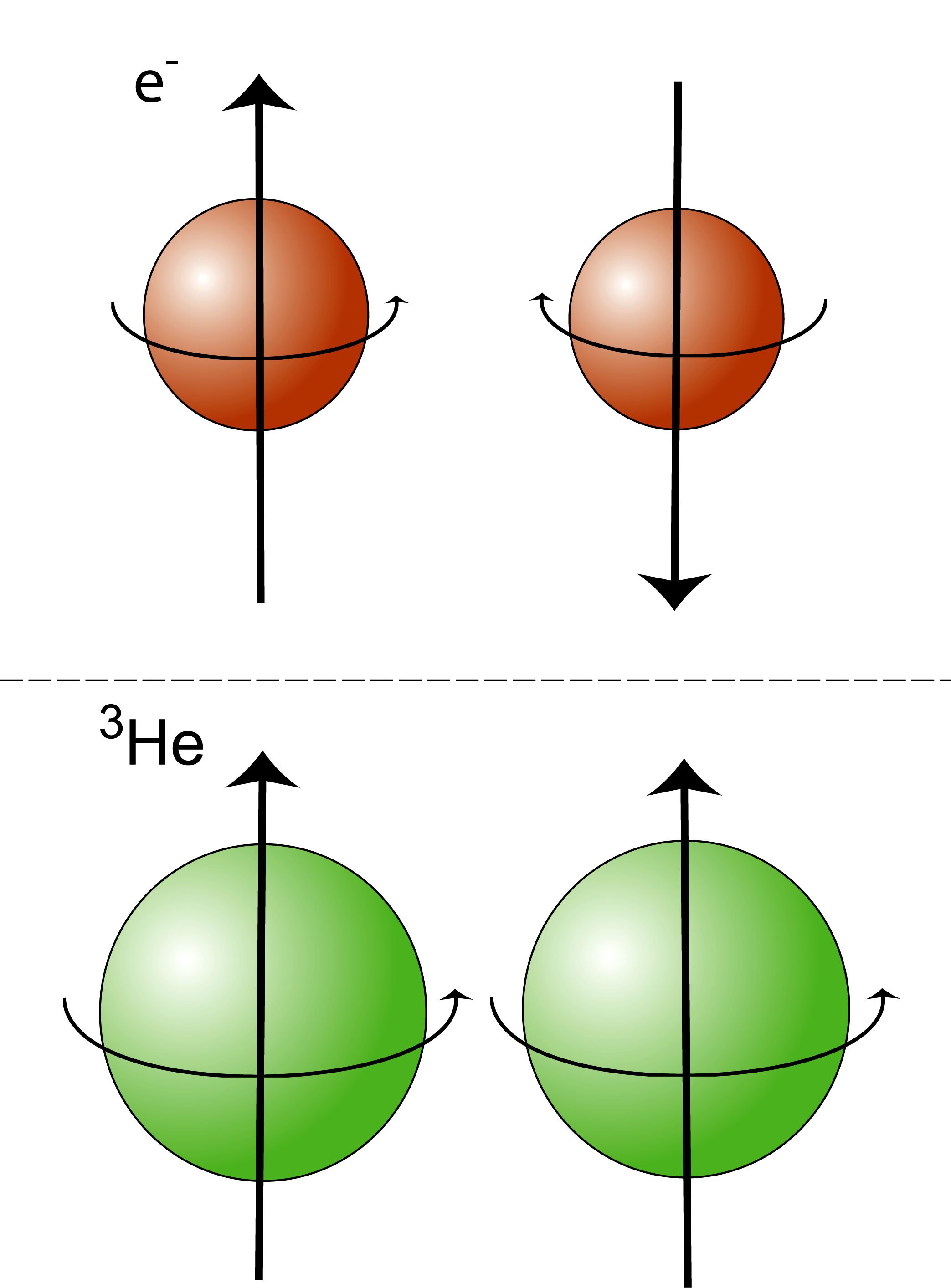

Fig. 4. Den parbildning som sker i supraflytande ³He skiljer sig från den som sker mellan elektronerna i en supraledare (Cooper-par). Heliumatomernas magnetiska egenskaper samverkar, medan elektronernas motverkar varandra.

Den mångformiga supravätskan

Den teoretiker som först på ett avgörande sätt lyckades förklara den nya supravätskans egenskaper var Anthony Leggett, som under 1970-talet arbetade vid universitetet i Sussex i England. Hans teori hjälpte experimentalisterna att tolka sina mätresultat och gav ett ramverk för ett systematiskt klarläggande. Leggetts teori, som först formulerades för supraflytande ³He, har också kommit till användning inom andra områden, t.ex. partikelfysik och kosmologi. Genom att supraflytande ³He består av par av atomer blir dess egenskaper mycket mer komplicerade än för supravätskan ⁴He. Speciellt har supravätskans atompar magnetiska egenskaper vilka leder till att vätskan är anisotrop, den har olika egenskaper i olika riktningar. Detta utnyttjades i de experiment i vilka man började studera vätskan omedelbart efter upptäckten. Genom de magnetiska mätningarna påvisades att supravätskan har mycket komplicerade egenskaper och uppvisar en blandning av tre olika så kallade faser. De tre faserna har olika egenskaper och proportionerna i blandningen är beroende av temperatur, tryck och yttre magnetfält (fig. 5).

Högupplöst bild (jpeg 142 kB)

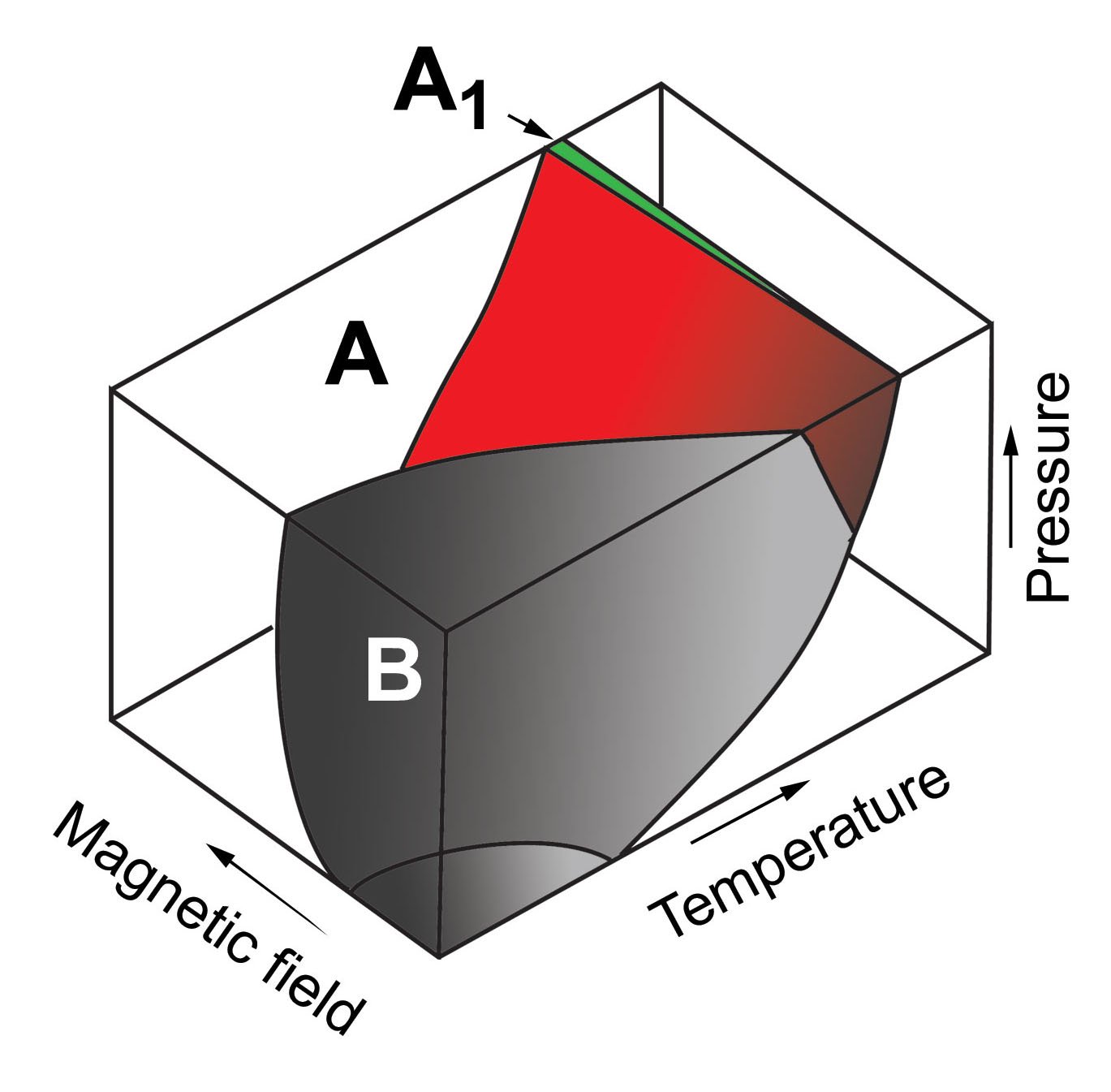

Fig. 5. Supraflytande ³He kan existera i tre faser benämnda A, A₁ och B. Typen av fas avgörs av tryck, temperatur och magnetfält enligt figurens s.k. fasdiagram.

Supraflytande ³He utgör ett redskap som forskarna kan använda i laboratoriet även för att studera andra fenomen. Speciellt har virvelbildningar i supravätskan nyligen använts för att studera hur ordning kan övergå i kaos (fig. 6). Den forskningen kan leda till ökad förståelse av hur turbulens uppstår – ett av den klassiska fysikens sista olösta problem.

Högupplöst bild (jpeg 157 kB)

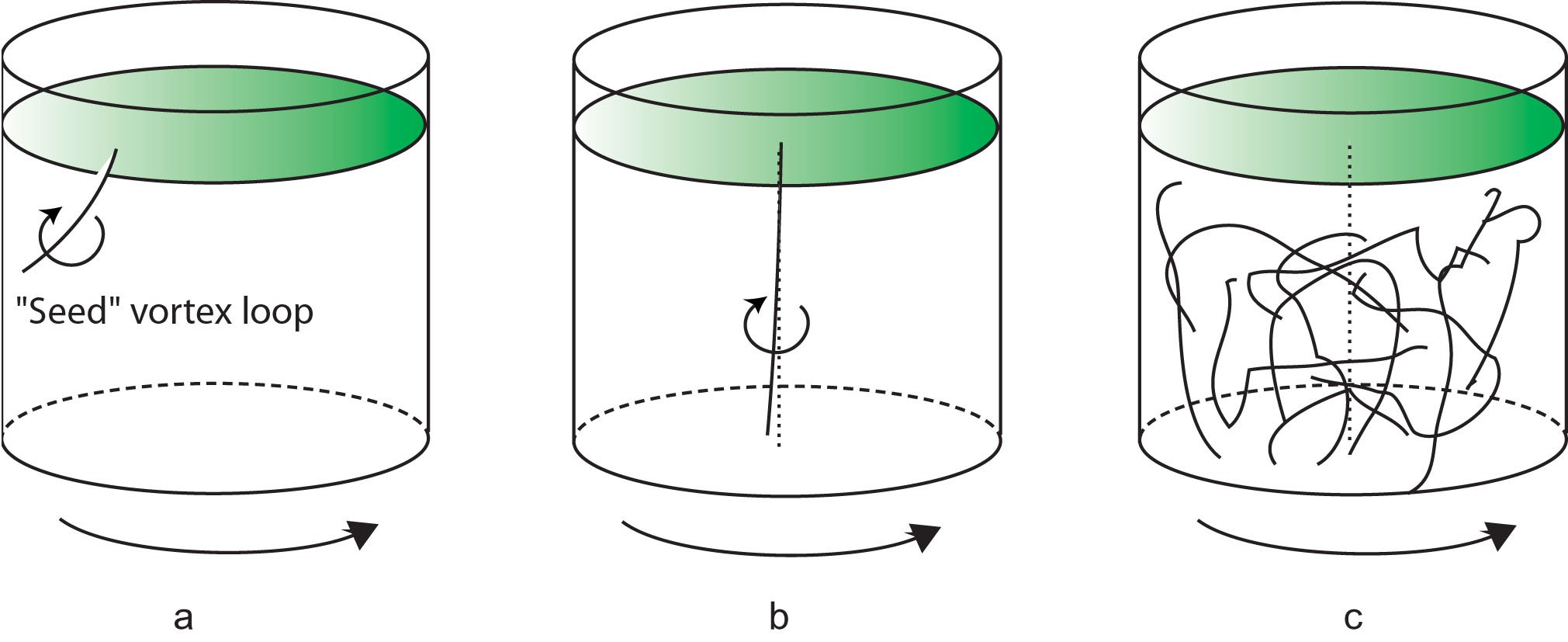

Fig. 6. Det har nyligen visats att om en virvel skapas i en roterande behållare supraflytande ³He (a) kan resultatet kritiskt bero av temperaturen. Över en kritisk temperatur lägger sig virveln längs rotationsaxeln (b). Under den kritiska temperaturen uppstår ett virrvarr av virvlar (c).

Länkar och lästips

Pristagarna
Alexei A. Abrikosov
Materials Science Division Argonne National Laboratory Bldg. 223 Room B-229 9700 South Cass Ave. Argonne, IL 60439 USA	Amerikansk (och rysk) medborgare. Född 1928 (75 år) i Moskva, dåvarande Sovjetunionen. Doktorsgrad i fysik 1951 vid Institute for Physical Problems, Moskva. Distinguished Argonne Scientist, Argonne National Laboratory, Argonne, Illinois, USA.
Vitaly L. Ginzburg
P.N. Lebedev Physical Institute Leninskii Pr. 53 117924 Moskva Ryssland	Rysk medborgare. Född 1916 (87 år) i Moskva, Ryssland. Doktorsgrad i fysik 1940 vid Universitetet i Moskva. Tidigare chef för teorigruppen på P.N. Lebedev Physical Institute, Moskva, Ryssland.
Anthony J. Leggett
Department of Physics University of Illinois at Urbana-Champaign 1110 West Green Street Urbana, IL 61801-3080 USA	Brittisk och amerikansk medborgare. Född 1938 (65 år) i London, Storbritannien. Doktorsgrad i fysik 1964 vid University of Oxford . Innehavare av MacArthur-professuren vid University of Illinois at Urbana-Champaign, USA.
